Akku Ladekoffer

Der ganze Kabelsalat beim Laden der Akkus hat mich genervt. Da ich noch einen alten Alu-Koffer hatte wurde ein Akku Ladekoffer gebaut. Ziel war es, einfach alles zusammen zu haben und nicht jedes Mal erst Kabel suchen.

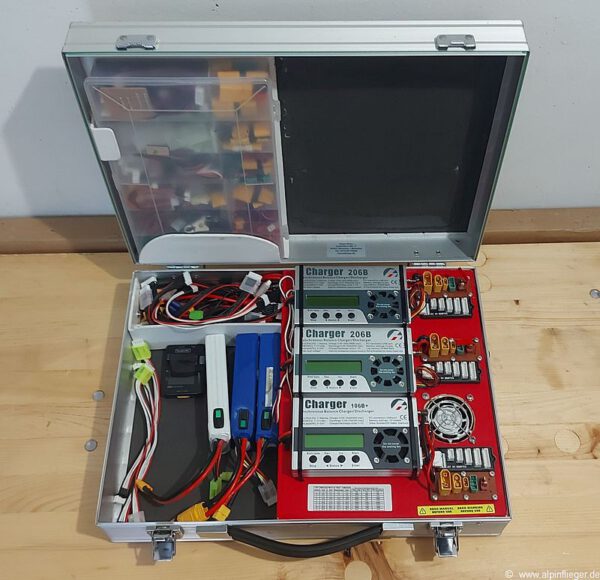

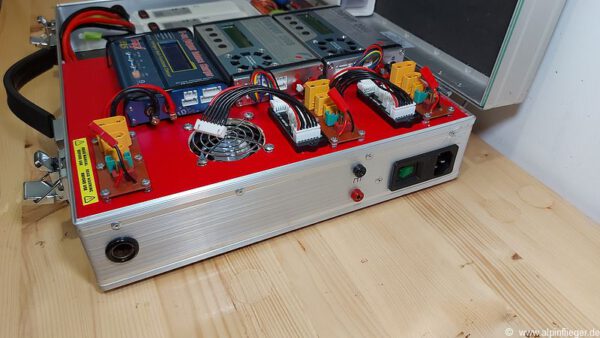

Der Innenraum sollte so gut wie möglich ausgenutzt werden. Im Deckel oben sind in einer herausnehmbaren Sortimentbox Adapter Kabel und Stecker verstaut. Unter der roten Ablagefläche befinden sich ein 220V/12V 30A Netzteil für die Versorgung der Ladegeräte und die komplette Stromverteilung. Die Kabel werden durch Öffnungen an der Seite herausgeführt. Der 220V Stromanschluss ist seitlich in den Koffer fest eingebaut und kann über einen Kaltgerätestecker versorgt werden. Für den mobilen Einsatz am Flugfeld kann der ganze Koffer auch direkt mit 12V versorgt werden.

Weiterhin kann über das Junsi iCharger 206B Ladegerät die Messungen mit der Software LogView mit dem Computer erfasst werden und Lade- Entladekurfen erstellt werden.

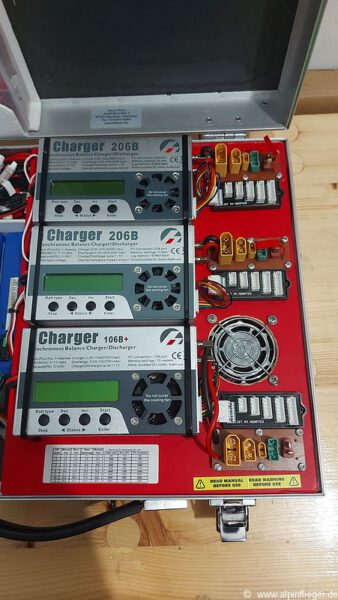

Für das leichtere anstecken der Akkus wurde eine universal Platine entwickelt wo alle gängigen Stecker verbaut sind. Für die Balancer Stecker wurde ein externes Board montiert. Das ganze hat sich sehr gut bewährt.

Weitere Ladegeräte

Um schnell mal viele Akkus zu laden eignet sich ein 4-fach Ladegerät. Es kann zwar nur ca. 100W pro Kanal aber dafür mehrfach.

Wenn es einmal schneller gehen muss, um große Akkus zu laden, kommt meine leistungsstärkere Ladeeinheit von SkyRC zum Einsatz. Das Servernetzteil kann an 230 V bis zu etwa 60 A liefern, und das Ladegerät SkyRC Ultimate Duo 1400W erreicht bis zu 30 A pro Kanal. Bei einer Eingangsspannung von 24 V sind somit Ladeleistungen von bis zu 1,4 kW möglich.

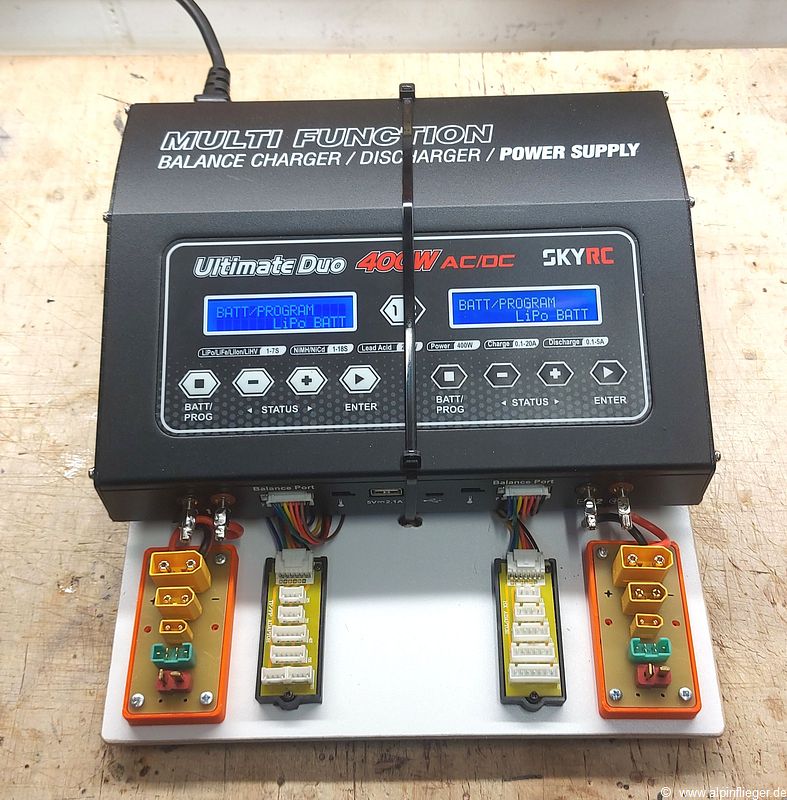

Das SkyRC Ultimate Duo 400W mit integriertem Netzteil kann sowohl mit 230 V betrieben werden als auch über eine externe Gleichspannung ab 12 Volt.

Da ich keinen Kabelsalat mag, montiere ich meine Ladegeräte auf einer Platte mit Balanceranschlüssen und Mehrfachsteckern. Die Platten sind so dimensioniert, dass sie jeweils in einen Alukoffer für den Transport passen.
