Ich verwende die original Spektrum Telemetrie und auch Fremdprodukte . Im Einsatz habe ich 6x TM1000 Full-Range Telemetrie Modul, einige “Orange RX Short Range Telemetry Station” und Empfänger mit eingebauter Telemetrie: “OrangeRx R920X V2 9Ch 2.4GHz DSM2/DSMX Comp Full Range Rx w/Sat, Div Ant, F/Safe & SBUS”

Ich verwende auch Fremdfabrikate mit Kapazität.- Spannung und Höhensensor sowie ein Vario und GPS-Logger von SM-Modellbau.

SM-Modellbau

das Maß aller Dinge für Telemetrie und Messwerterfassung im RC Modellbaubereich sind die Sensoren von der Firma SM-Modellbau aus Wielenbach in Bayern. Auf den ersten Blick erscheinen die Sensoren nicht sehr günstig, besonders wenn man viele Modelle hat. Man muss sich aber überlegen, wie viele Sensoren in einem Modul verbaut sind und wie präzise und zuverlässig diese sind, dann relativiert sich der Preis. Eine Software gibt es kostenlos dazu, inkl. Updates. Der perfekte Service darf auch nicht unerwähnt bleiben. Man darf auch nicht vergessen, dass ein Absturz eines Modells wesentlich teurer kommt als eine ordentliche Telemetrie und Messwerterfassung im Modell. Rechnet man dies zusammen, echt günstig die Telemetrie Module.
Das war jetzt fast schon Werbung 🙂 aber die Module sind einfach super.

Sensoren

Als universal Modul empfehle ich Dir den Telemetriesensor UniSens-E. Er ist optimiert als Standard-Sensor für alle Elektromodelle. Diesen gibt es mit verschiedenen Steckeranschlüssen. Für den Betrieb an einem Spektrum Telemetrieempfänger oder dem TM1000 benötigst Du noch den Spektrum Adapter von SM-Modellbau. Zum Einstellen des UniSens-E wird das UniDisplay und/oder das USB Interface benötigt. Hat man erst einmal seine Grundausstattung zusammen kann es los gehen.

Kapazitätssensor für Spektrum Telemetriesystem

 Jürgen, ein pfiffiger Elektroniker, hat einen neuen Sensor für die Spektrum Telemetrie entwickelt. Komischerweise ist Spektrum bis jetzt nicht in der Lage so ein Modul zu vertreiben. Mit dem original Stromsensor von Spektrum kann ich man nur den momentanen Strom anzeigen lassen, aber nicht die verbrauchte Kapazität.

Technische Daten:
– Abmessungen ca. 33,5 mm x 20,5 mm x 12,5 mm (ohne Stecker)
– 100A oder 200A ACS758 Sensor
– Messung von Strom und Kapazität (Anzeige im Powerbox Screen des Senders)
– Kapazitätsalarm einstellbar von 100 mAh bis 10000 mAh mittels Jumper
– Potentialfrei
– Bootloader für Softwareupdates

Alle weitere Infos über diesen Kapazitätssensor für Spektrum Telemetriesysteme findet Ihr unter www.rctronix.de

Höhenmesser für Spektrum

Auch bei diesem Höhenmesser hat ein findiger Bastler eine Alternative zu dem original Vario von Spektrum geschaffen. Das Modul ist klein, leicht, günstiger und einfach zu bedienen.

Der Alti-DX ist ein Höhensensor für das Telemetriemodul TM1000, der die Höhe über dem Boden misst. Er besteht aus einem intelligenten Controller, der das temperaturkompensierte Höhensignal eines hochgenauen, barometrischen Sensors filtert und an das Telemetriemodul weiterleitet.

Technische Daten:
Ermittelt die Höhe über dem Boden (AGL)
Auflösung: 30 cm
Misst Höhen von -1500 m bis 1500 m
Kleinste Abmessungen: 23 x 17 x 6 mm
max. Stromaufnahme: 4 mA
Gewicht: kleiner 1.9 g (mit Kabel ca. 2.5 g)
Passend für das Telemetriemodul TM1000
Stromversorgung über das X-BUS Kabel vom Telemetriemodul

Alle weitere Infos über diesen Höhenmesser für Spektrum Telemetriesysteme findet Ihr unter: www.rc-tool.de

Varo mit Höhenmesser für Spektrum

Das Vario-DX ist ein Variometer-Sensor zur Messung der relativer Höhe (atmosphärische Druckmessung) und der Steig- / Sinkgeschwindigkeit (Variometer) des Flugmodels.

Das Vario-DX hat dank eines 32-bit Prozessors und dem Einsatz von 2 Drucksensoren eine sehr hohe Empfindlichkeit bei einer schnellen Reaktionszeit und braucht sich nicht vor sehr teuren kommerziellen Lösungen zu verstecken.

Es ist für den Einsatz am Spektrum Telemetriemodul TM1000 geeignet. Kompatibilitätshinweise entnehmen Sie bitte der Produktbeschreibung. Auch das Vario-DX ist wieder eine Eigenentwicklung “Made in Germany”.

Alle weitere Infos über diesen Höhenmesser für Spektrum Telemetriesysteme findet Ihr unter: www.rc-tool.de

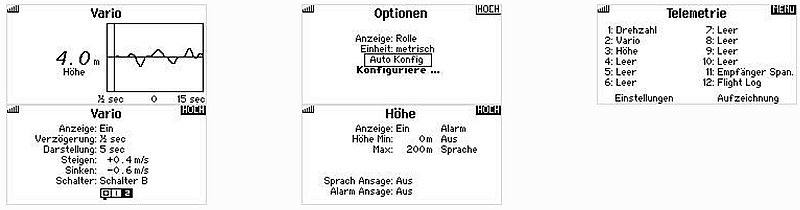

Setup für DX9 Vario / Höhen Modul

Bei manchen Spektrum Sendern kann es je nach Softwareversion zu Problemen bei der ersten Einstellung kommen, da das Modul nicht richtig erkannt wird. Es ist dann folgendes zu tun:

1. ALLE Sensoren aus dem Telemetrie Menü löschen
2. die Fernsteuerung neu starten und ….
3. … den Empfänger mit angeschlossenem Vario-DX neu starten (power off/on)
4. Autoconfig im Telemetrie Menü aufrufen

Danach sollten die Sensoren dann wie folgt angeordnet sein:
1. Drehzahl
2. Vario
3. Höhe

oder je nach Sensoren Belegung:

1. Drehzahl
2. Span.Flugakku
3. Temperatur
4. AS3X
5. Vario
6. Höhe

Es besteht die Möglichkeit das Modul z.B. über einen 3-Stufenschalter zu bedienen.

1. Stellung – alles aus
2. Stellung – Ansage der Höhe
3. Stellung – Ansage des Vario

So kann man beim fliegen die Einstellungen ändern und die gewünschten Parameter abfragen.

Kompatibel mit folgenden Empfängern

Spektrum TM1000 Telemetrie Modul ist kompatibel mit allen Spektrum und JR Empfängern die einen Data (Flight Log) Anschluß haben inklusive:

Spektrum
• AR6255 • AR7000 • AR7100 • AR7100R • AR7600 • AR8000 • AR9000 • AR9100 • AR9200 • AR9300 • AR12000 • AR12100
JR
• R921 • R922 • R1221 • R1222

SPM9548 TM1000 Full-Range Telemetrie Modul von Spektrum

Das TM1000 übermittelt wichtige Statusinformationen an Telemetrie geeignete Sender (z. B. DX8). Das Modul liefert Flight Log Informationen zur Überwachung und Kontrolle der Verbindungsqualität und die Empfängerakkuspannung.

Das TM1000 Modul kann auch die Spannung des Antriebsakkus bei elektrisch angetriebenen Flugzeugen oder die Spannung des Zündakkus bei Flugzeugen mit Benzinmotor übermitteln. Die Übermittlung von Temperatur- und Drehzahlinformationen mittels separat erhältlicher Sensoren ist auch möglich.

Eigenschaften:
– übermittelt Echtzeit-Informationen an den Sender
– volle Reichweite
– kompatibel mit jedem DSM2 Empfänger
– kompatibel mit jedem Data Port Empfänger

Artikelnummer: SPM9548
Hersteller: Spektrum
Typ: DSMX Telemetriemodul mit voller Reichweite
Gewicht: 15.8
Breite: 43
Länge: 30
Höhe: 13
Modulation: DSM2

Spezifikationen:
Typ: TM1000 Telemetry module
Betriebsspannung: 3.5 to 9.6 volts
Abmessungen: 43 x 25 x 12mm
Gewicht: 15.8 g
Drehzahlbereich: 0 to 65,500
Spannungsbereich Flugakku: 0–60V
Temperaturbereich: -40°F to 1000°F/ -40°C to 538°C
Empfängerspannung: 0–8.0V

TM1100 Fly-By Telemetrie Modul von Spektrum

Das TM1100 übermittelt wichtige Statusinformationen an Telemetrie geeignete Sender (z. B. DX8). Die kompakte und leichte Bauweise macht es ideal für den Einsatz in kleinen Flugzeugen oder Hubschraubern. Die Datenübertragung erfolgt bis zu einer Reichweite von ca 100 – 130 Metern (300 – 400 Fuß)
Das Modul liefert Flight Log Informationen zur Überwachung und Kontrolle der Verbindungsqualität und die Empfängerakkuspannung. Das TM1100 Modul kann auch die Spannung des Antriebsakkus bei elektrisch angetriebenen Flugzeugen oder die Spannung des Zündakkus bei Flugzeugen mit Benzinmotor übermitteln. Die Übermittlung von Temperaturund Drehzahlinformationen mittels separat erhältlicher Sensoren ist ebenfalls möglich.

Eigenschaften:
– übermittelt Echtzeit-Informationen an den Sender
– verringerte Reichweite
– kompatibel mit jedem DSM2 Empfänger
– kompatibel mit jedem Data Port Empfänger

Artikelnummer: SPM9549
Hersteller: Spektrum
Typ: SPM9549 DSMX Fly-By Flug Telemetrie Modul
Gewicht: 5.4
Breite: 20
Länge: 25.8
Höhe: 10.8
Modulation: DSM2
