10W LED ALC Blitzer

Wir bauen uns unseren eigenen 10W LED ALC Blitzer

Wenn man mit einem Segler bei bedecktem Himmel oder am Abend fliegt, kann es zu Schwierigkeiten bei der Lageerkennung kommen. Dagegen hilft ein sogenannter ACL (Anti Collision Light) Blitzer wie in der bemannten Luftfahrt. Diese Blitzer gibt es von verschiedenen Firmen fertig zu kaufen. Leider sind die wirklich guten sehr teuer, die billigen taugen leider nichts da diese zu schwach sind. Ich habe lange mit verschiedenen LEDs und Linsen experimentiert. Das beste Ergebnis stelle ich Euch hier vor.

10W – 12 Volt (2S) ACL Blitzer für Flugmodelle

Nicht jeder kann einen Mikroprozessor programmieren oder kennt sich in der Elektronik so gut aus das er selbst eine Blitzer Schaltung entwickeln kann. Deshalb ist diese Lösung für alle Bastler geeignet welche Grundkenntnisse in der Elektronik haben und einen Lötkolben halten können

Die Kosten halten sich in grenzen. Als erstes bestellt Ihr Euch die fertige Elektronik. Sucht in ebay China oder Hongkong nach Schlagworten wie “LED Car Strobe Bulb Light Warning Emergency Flash DC 12V 5W+Controller”.

Als nächstes bestellt Ihr eine 10W LED, so wie diese hier. Der Chip hat 9 LEDs.
Sucht in ebay China oder Hongkong nach Schlagworten wie “10W COB High Power LED Lampe Licht Lampe SMD Chips Bulb”
Achtet darauf das die LEDs mit 12 Volt und Cool White angegeben sind.

(Da ab dem 1.7.2021 die Freigrenze für die MwSt. Einfuhr weggefallen ist und DHL pro Sendung 6€ Bearbeitungsgebühr drauf schlägt ist das ganze jetzt nicht mehr so günstig)

LED Specifications:
Support Material: Aluminum Support
Power: 10W
Rated Voltage: DC 9~12V
Rated Current: 400~450mA
Luminous Flux: 500~600LM
Light Color: Cool White (6000~6500K)
Chip Size: 30(mil)
Beam Angle: 120 Degrees
Size: Approx. 3 x 2cm / 1.18 x 0.79in (Length x Width)
Package Weight: 35g

Bei Bedarf bestellt man noch Stecker und Schrumpfschlauch dazu. Das war es schon.

Eine neuere Version (mit 2x 1W LEDs) gibt es mit einer Betriebsspannung von 12-85Volt, die Elektronik ist aber eingegossen und daher nicht so einfach zum umbauen.

So sieht das Set aus

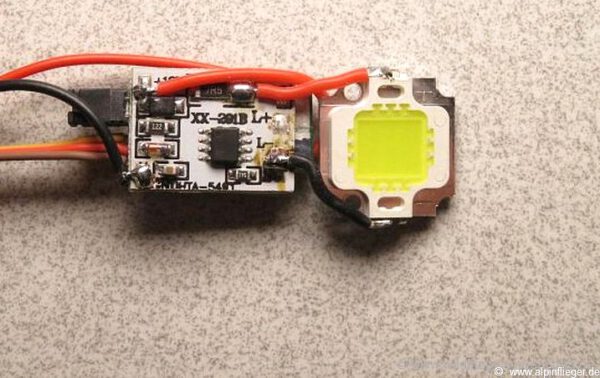

Anschlüsse auf der Platine

2x 10W LED ACL Blitzer Strobe

Jetzt gibt es eine zweite Version welche vom Empfänger schaltbar ist.
Der große Vorteil an dieser Schaltung ist der Spannungsbereich von  5-26V (2S-6S)

Schaltbare Funktionen der LEDs:
1. LEDs einschalten
2. LEDs ausschalten
3. LEDs abwechselnd, einzeln blinken
4. LEDs blinken beide gleichzeitig



Spezifikation:
– Blitzfunktion ist über einen Empfänger schaltbar
– Betriebsspannung: 5V-26V (2S-6S)
– Ausgangsstrom: ca. 300mA pro LED
– 2x 10W LEDs

Stromanschluss
Spannung: 5-26V (2S-6S)
Der rote Draht der JST-Buchse ist positiv (Plus)

Hier ein Video wo man die Blitzfunktionen sieht.

Hast Du Bedarf an solchen Blitzern?
Frage mal bei mir an ob ich noch welche vorrätig habe, ab und zu baue ich ein paar zusammen.
Kabellängen und Stecker kann ich nach Vorgaben anpassen.
