OrangeRX RX3S 3-Axis Flight Stabilizer

Für wenig Geld (um die 20 Euro) kann man bei HK den OrangeRX RX3S 3-Axis Flight Stabilizer w/DSM2 mit eingebauten 6CH 2.4Ghz Receiver erwerben. Leider ist die originale Software im Stabilisator nicht besonders gut. Diese funktioniert zwar, aber pfiffige Bastler haben eine neue Betriebssoftware dafür geschrieben welche bessere und mehr Funktionen aufweist.

Mit der Software “Open Flight Stabilizer Version 3.1 (FlightStab)” kann man den Stabilizer neu programmieren.

Im Forum von RC Network gibt es zwei große Beiträge dazu:
Anleitung zum Flashen eines Orange RX3S Stabis
rx3s orangerx 3-axis flight stabilizer

oder bei RC Groups.com

Für die weitere Beschreibung schaut bitte in das Forum, hier steht alles drin, man muss allerdings etwas suchen. Man benötigt etwas Einarbeitungszeit für dieses Thema. Gerade die Programmierung mit den “alten” Spektrum Sendern ist nicht ganz einfach.

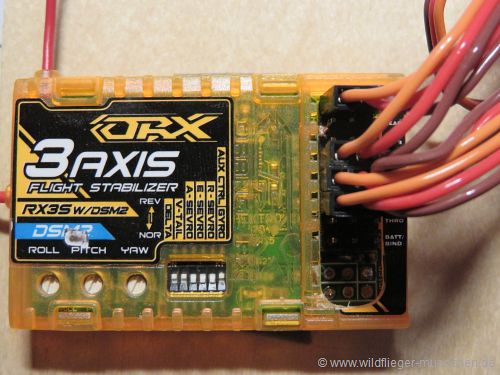

Orange Stabi RX3S mit eingebauten RX

Original Spezifikation

Specs:
Integrated Receiver: OrangeRX DSM2 compatible 6CH 2.4Ghz
IC: Atmega168PA
Gyro: 3-Axis MEMS
Input Voltage: 4.8-6.0V
Signal to Servo: 1520us
Size: 53x34x14mm
Weight: 15g

*Note: User manual available for download located under the “Files” tab below

1) This is not a Spektrum DSM2/X product, nor is it a copy of a Spektrum DSM2/X product. The Spektrum and DSM2/X brand is a trademark of Horizon Hobbies USA.
2) This is not an underground black market fake Spektrum product. OrangeRx quality is guaranteed.

Features

Features:
• OrangeRX DSM2 compatible 6CH 2.4Ghz integrated receiver, simply bind and fly!
• Capable of stabilizing flight on just about any fixed wing aircraft (including V-tail/Delta models)
• Remote ON/OFF feature that can be controlled via your transmitter’s AUX channel
• Supports 3D flight without undermining stability
• Independent gyro gain adjustment for aileron, elevator and rudder
• Easy-to-access gyro reversing switches on front of unit
• Compact and light weight design

Anleitung für Spektrum DX8 (automatisch übersetzt)

Das folgende Beispiel beschreibt, wie AUX1 für Flaps zu halten und den Flugmodus-Schalter und Drehknopf für die Verstärkungsregelung auf Kanal 8 (AUX3) verwenden. Kanal 8 aus dem RX muss AUX1 am RX3S verbunden werden.

Hinweis – dieses Beispiel ist für den Einsatz mit Standalone-Flugsteuerungen. So verwenden Sie dieses Beispiel mit einem RX3S V3 (integrierte RX) Flugregler, der die Verstärkungsregelung erfordern auf Kanal 6 (AUX1) zu ersetzen alle Referenzen mit AUX1 bis Aux3.

Mit dem FM-Drei-Punkt-Schalter und den Knopf auf DX8 für RX3S Rate / Off / Hold-Steuerung

Im Folgenden wird beschrieben, wie die FM-Schalter und den Knopf auf einer DX8 zu konfigurieren für RX3S Gain Control verwendet werden. Die Anweisungen zur Verfügung gestellt wird, die RX3S in die Position off, wenn der FM-Schalter zentriert ist (FM1 Region) oder wenn der Knopf auf -100% eingestellt. FM2 Bereich arbeitet im Rate-Modus und FM0 Bereich arbeitet im Hold-Modus.

Der Master-Verstärkung sowohl für Rate und Hold-Modus ist variabel und kann mit dem Drehknopf und die Position des Knopfes geändert werden setzt den gleichen Wert für Master-Verstärkung sowohl für Rate und Modus halten. Doch im Moment ist der Knopf -100% bis 0% betrieben wird. Der Knopf an der Position -100% der Master-Gain-Wert auf 0%, während der Regler auf Position 0% setzt setzt den Master-Gain-Wert auf 125%. Der Knopf Bereich von 0 bis 100% setzt den Master-Gain-Wert auf 125%.

Tabelle zum Einstellen der verschiedenen Modis für den Open Flight Stabilizer Version 3.1
Je nach Einstellung blinkt die rote LED vom Stabilizer 2x, 3x usw. Über die kleinen Schalter lassen sich die Bertiebsmodis einstellen. Es gibt hier die Bezeichnung REV und NOR, REV bedeutet ON und NOR bedeutet OFF.

Servo Anschlüsse
