AWF-2DC-760W

Das Delta AWF-2DC-760W (häufig zu finden unter den Sun/Oracle-Teilenummern 300-2233-02 oder 7065505) ist ein 760-Watt-Hot-Swap-Netzteil, das ursprünglich für Sun-Oracle-Server wie T5220, T5440 oder X4170 entwickelt wurde.

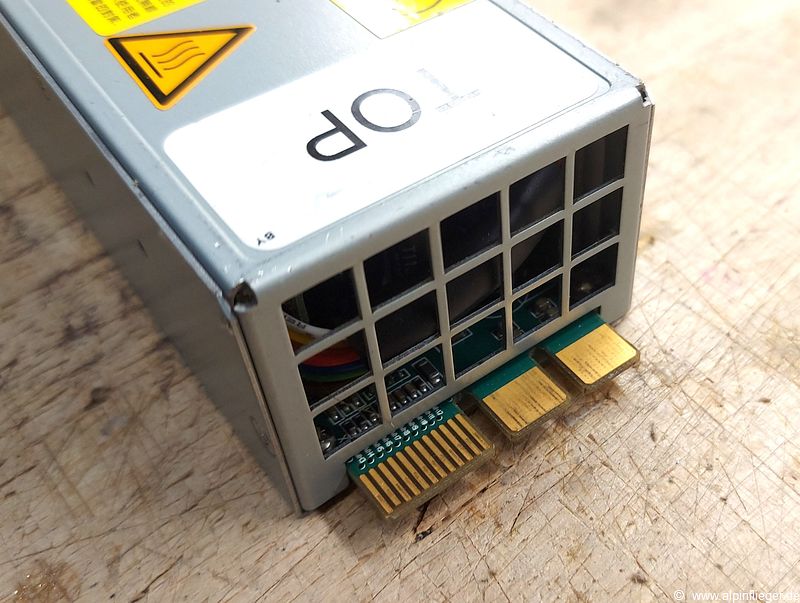

Für den Einsatz außerhalb eines Servers – zum Beispiel als leistungsstarkes Netzteil für Ladegeräte – sind vor allem die Signalanschlüsse interessant. Die kleineren Pins sind keine Leistungsausgänge, sondern dienen zur Steuerung und Kommunikation:

• PS_ON – Über diesen Pin wird das Netzteil eingeschaltet
• SMBus / I²C (SCL/SDA) – Wird im Server zur Überwachung von Temperatur, Spannung und Strom verwendet
• Present / Detect – Meldet dem Server, dass ein Netzteil eingesteckt ist

Erst wenn die richtigen Signale anliegen (PIN 5&6 auf Masse), schaltet das Netzteil seine Ausgangsspannung frei.



Technische Daten:

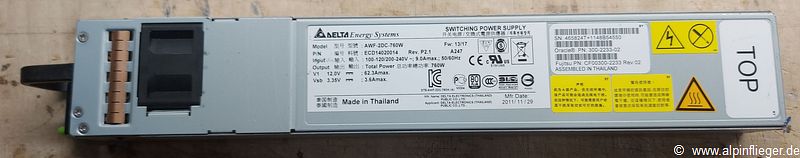

Delta Energie Systems: AWF-2DC-760W
P/N: ECG14020014 Rev. P2.1
Input: 100-120/200-240V
Ausgangsleistung: 760 W
V1 12,0V:  62,3Amax.
Vsb 3,35V: 3,6Amax.

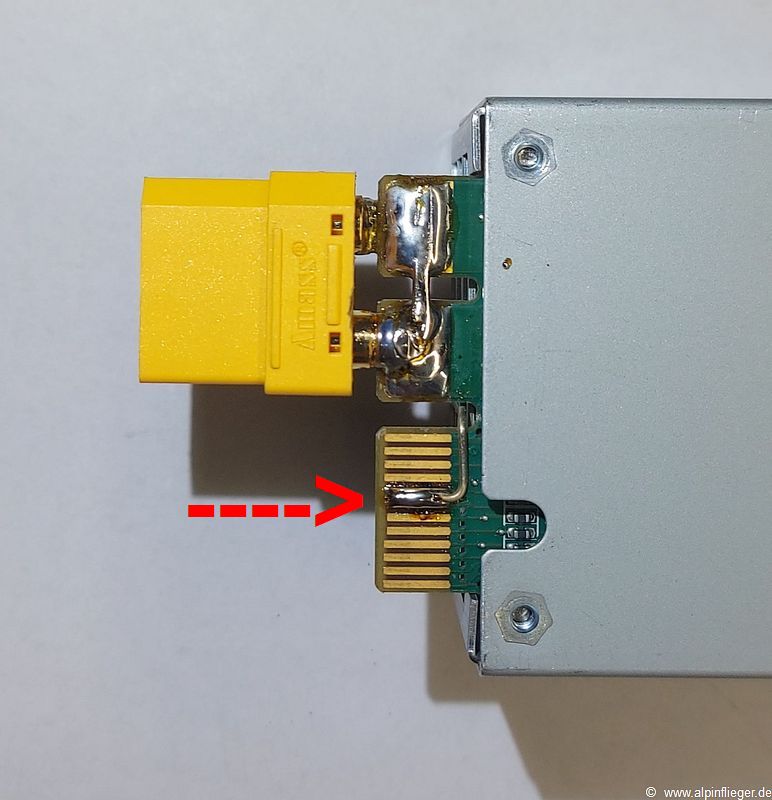

Um die 12 Volt zu aktivieren muss man die Pins 5 und 6 auf Masse legen.

Die Pins oben sind +12V die Rückseite -12V
Die 2 großen Pins von +12V werden miteinander verbunden, ebenso die -12V Pins.

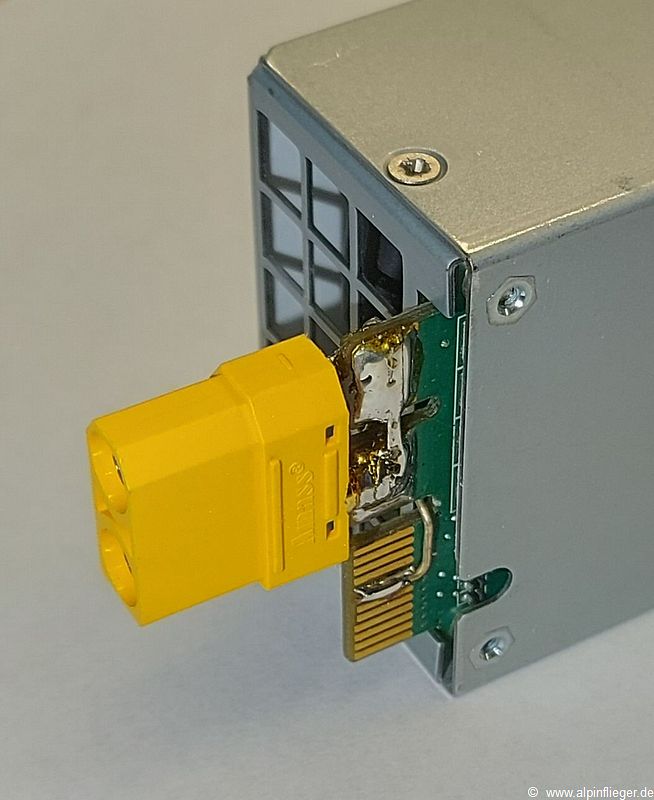

Um einen XT-90 Stecker passend anzulöten müssen die Pins vom Stecker angepasst werden. Die Lötpins müssen etwas abgeschliffen werden und gegenseitig gedreht werden. Dann passt die Platine mit den Anschlüssen dazwischen.

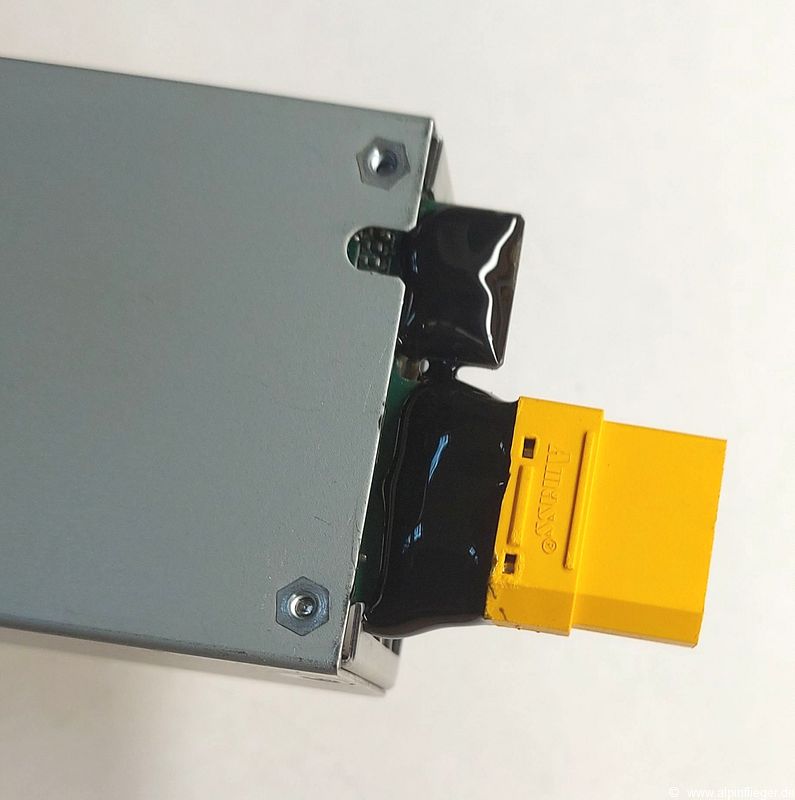

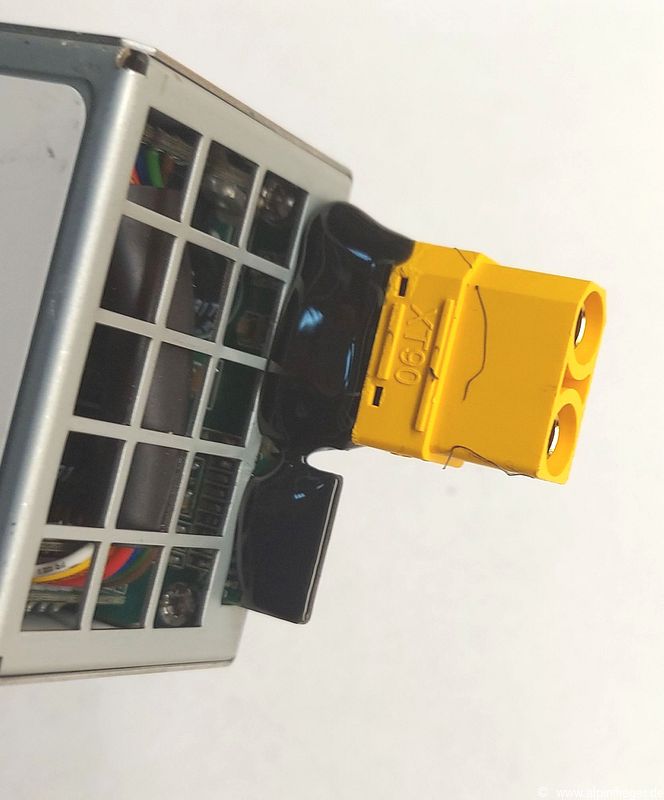

Um das ganze mechanisch zu festigen wurde der Stecker mit Heißkleber vergossen.

Das Ganze dient natürlich auch der Isolierung der Kontakte.
